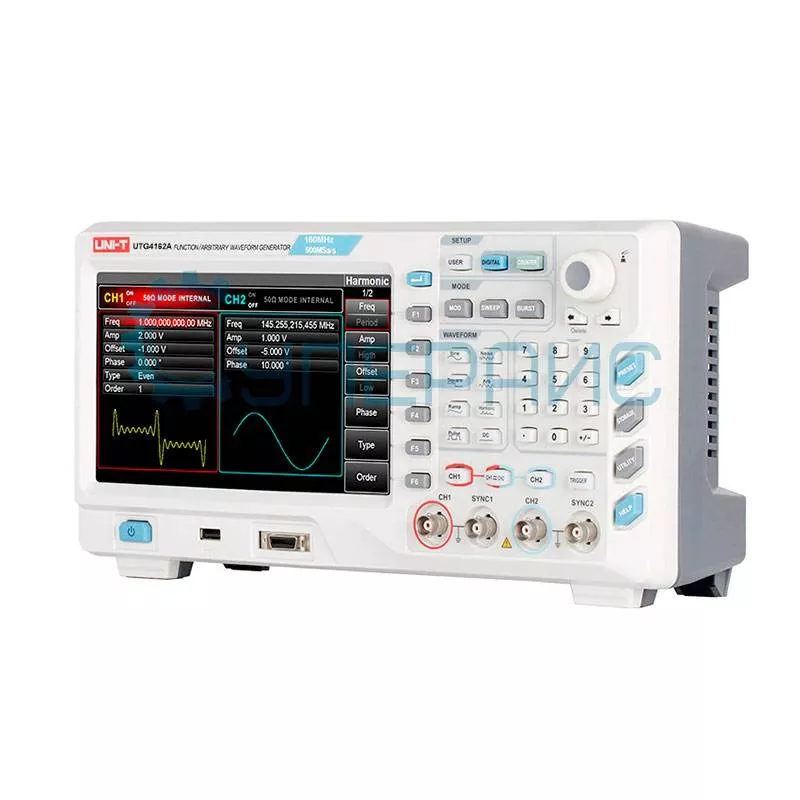

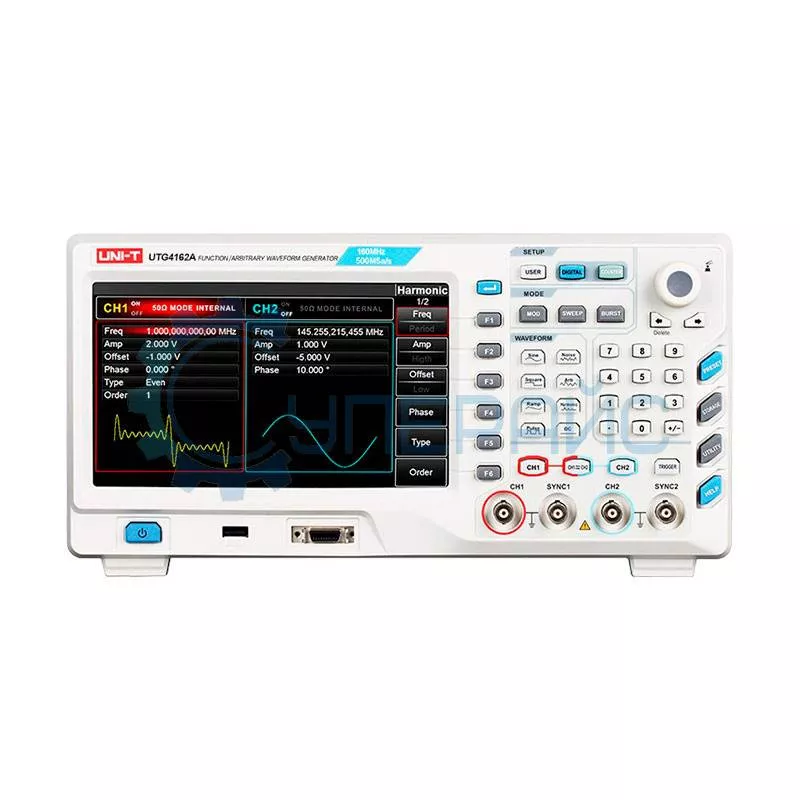

Цифровой генератор СВЧ сигналов UNI-T UTG4162A
0
280 531 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG4162A
| Характеристики генератора сигналов | |||
| Количество каналов | 2 | ||
| Полоса пропускания | 160 МГц | ||
| Частота дискретизации | 500 МВыб/с | ||
| Диапазон частот | 1 мкГц - 160 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 8-32 Мб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 160 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 50 МГц | ||
| Импульсный сигнал | 1 мкГц - 50 МГц | ||
| Пилообразный сигнал | 1 мкГц - 4 МГц | ||
| Гармонический сигнал | 1 мкГц - 80 МГц | ||
| Белый шум | 1 мкГц - 160 МГц | ||
| Разрешение | 1 мкГц | ||
| Минимальная ширина импульса | 20 нс | ||
| Точность | ± 50 ppm / ± 100 ppm | ||
| Температурный коэффициент | < 2 ppm / °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение | DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 100 МГц: -50 дБ 100 МГц - 160 МГц: -40 дБ | ||
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 6 нс | ||
| Выброс | ≤ 2% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 30 МГц | ||
| Ширина импульса | минимальный период 10 нс - максимальный период 2000 с | ||
| Период фронта | 7 нс - 10 с | ||
| Выброс | < 2% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 40 МГц | ||
| Глубина памяти | 8-32 Мб | ||
| Минимальное время нарастания/спада | 5 нс | ||
| Энергонезависимое хранилище | 7 Гб | ||
| Выходной сигнал | |||
| Амплитуда | ≤ 20 МГц: 1 мВ - 10 В ≤ 80 МГц: 1 мВ - 5 В | ||
| Импеданс | 50 Ом | ||
| Максимальная изоляция | 42 В к заземляющему проводу | ||
| Защита | от короткого замыкания и перегрузки | ||
| Характеристики смещения постоянного тока | |||
| Диапазон | ± 5 В (50 Ом) ± 10 В (> 50 Ом) | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с ± 0,1% | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная | ||
| Начальная / конечная фаза | от -360°C до +360°C | ||
| Время цикла | 1 мс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, QPSK, OSK, PWM, SUM, QAM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Глубина | 0 - 120% | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Частота | DC - 80 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| BPSK, QPSK | |||
| Источник | внутренний PN код | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| OSK | |||
| Форма несущей волны | синусоидальная волна | ||
| Источник | внутренний / внешний | ||
| Время колебаний | 8 нс - 200 с | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна (2 мГц - 50 кГц) | ||
| SUM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, линейная, импульсная, шумовая, произвольная, гармоническая волна | ||
| Модулирующая частота | 2 мГц - 100 кГц (внутренний) DC - 20 кГц (внешний) | ||
| Глубина | 0 - 100% | ||
| QAM | |||
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | ||
| Модулирующий источник | встроенный PN код, PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Частота | 2 мГц - 100 кГц | ||
| Амплитуда | 10 мВ - 10 В (50 Ом) | ||
| Характеристики протоколов декодирования | |||
| Тип протокола | SPI, I2C, UART, DARB | ||
| SPI | |||
| Длина | 1 - 512 байт | ||
| Частота | 10 кГц - 40 МГц | ||
| Временной интервал | 1 мс - 10 с | ||
| Выходной уровень | TTL | ||
| I2C | |||
| Длина | 1 - 512 байт | ||
| Частота | 10 кГц - 1 МГц | ||
| Временной интервал | 1 мс - 10 с | ||
| Адрес | 7/10 бит | ||
| Выходной уровень | TTL | ||
| UART | |||
| Длина | 1 - 1 Кбайт | ||
| Скорость передачи | 1110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600 | ||
| Бит данных | 4, 5, 6, 7, 8 биты | ||
| Временной интервал | 1 мс - 10 с | ||
| Стоп бит | 1 бит, 2 бита | ||
| Выходной уровень | TTL | ||
| DARB | |||
| Длина | 1 - 1 Кбайт | ||
| Скорость выборки | 1 Выб/с - 40 МВыб/с | ||
| Разрешение | 16 бит | ||
| Выходной уровень | TTL | ||
| Тактовый вход/выход | |||
| Диапазон входной/выходной частоты | 10 МГц ± 500 Гц | ||
| Входное/выходное сопротивление | 10 кОм / 50 Ом | ||
| Время блокировки | TTL | ||
| Выходной уровень | ＜ 1 с | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Входное сопротивление | > 10 кОм | ||
| Время отклика | развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 400 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Входной уровень | TTL (200 мВ - 9 В) | ||
| Диапазон входной частоты | 100 МГц - 800 МГц | ||
| Точность | ± 51 ppm | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 8 дюймов TFT LCD, 800 х 480 | ||
| Интерфейс | USB, LAN | ||
| Питание | 100 - 240 В AC, 45 - 440 Гц, CAT II 300 В | ||
| Потребляемая мощность | < 50 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 336 х 164 х 108 мм | ||
| Вес нетто | 3500 г | ||

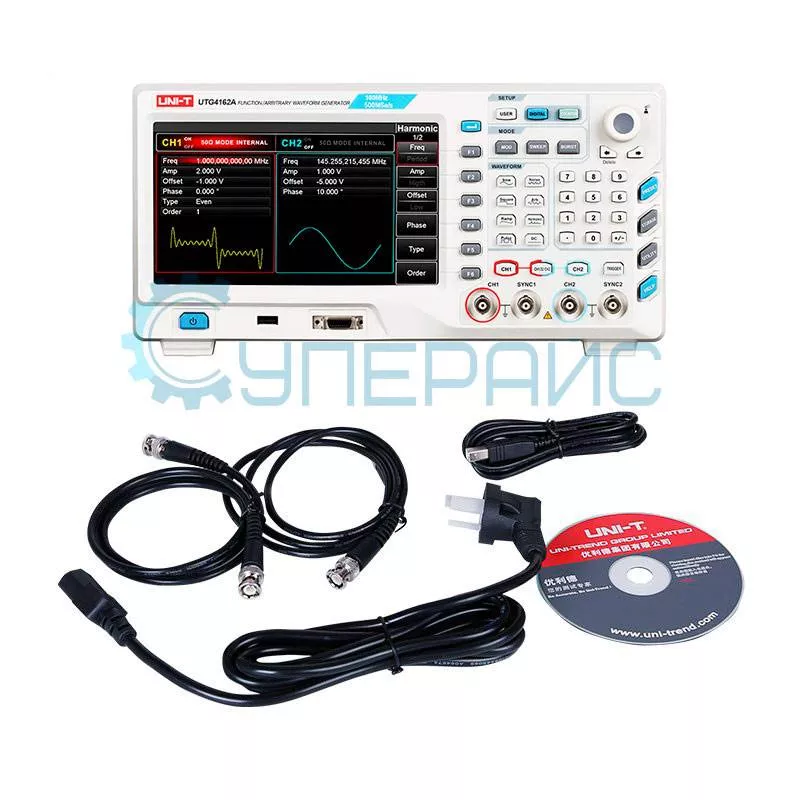

| Комплектация | генератор сигналов UNI-T UTG4162A - 1 шт | ||
| | кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 2 шт диск с ПО - 1 шт | ||
| Совместимость | Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) | ||
Генератор произвольных форм сигналов UNI-T UTG4162A
Генератор сигналов с глубиной памяти 32 мб UNI-T UTG4162A станет помощником в работе с электроникой. Обладая точностью и обширным функционалом, этот прибор гарантирует стабильность и надёжность в создании разнообразных сверхвысокочастотных сигналов.
Мощный инструмент для точных измерений
Это высокоточное устройство, разработанное для инженеров-электронщиков и исследователей в сферах электроники или телекоммуникаций. Прибор предоставляет возможность создания и воспроизведения сложных сигналов с высокой степенью точности.
Преимущества модели:
- Гарантирует точность генерации, что делает его инструментом для выполнения точных измерений.
- Создавайте гармонические сигналы разной формы и частоты для исследовательских или инженерных задач.
- Устройство поддерживает плавное нарастание и спад сигнала, что важно для тестирования и отладки электронных устройств.
- Поддерживает многообразие форм, включая синусоидальные, прямоугольные, пилообразные или гармонические, предоставляя гибкость при решении разнообразных задач.
Цифровой генератор СВЧ UNI-T UTG4162A объединил прецизионность и надёжность с расширенным функционалом, что сделало его выбором для профессиональных задач в разных сферах электроники. Это необходимый инструмент для сложных проектов или инженерных решений.
Обзорная таблица генераторов высоких частот UNI-T
| Характеристики | UTG4162A | UTG4122A | UTG4082A |
| Диапазон частот | 1 мкГц - 160 МГц | 1 мкГц - 120 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации на канал | 500 | ||
| Минимальная частота, Гц | 0,000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 16 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 8 | ||
| Точность, % | 0.01 | ||
| Интерфейс передачи данных | USB/ LAN | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
