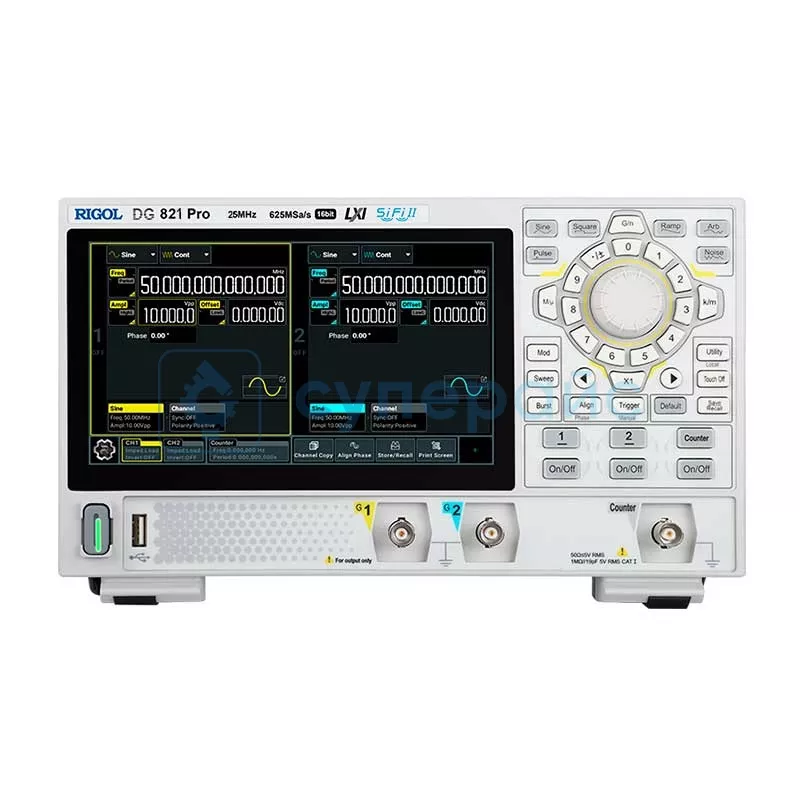

Генератор сигналов произвольной формы RIGOL DG821 Pro
0
62 162 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL DG821 Pro
| Выходные каналы | 1 |
| Максимальное значение выходной частоты | 25 МГц |
| Частота дискретизации сигналов произвольной формы | 625 Мвыб/с |
| Вертикальное разрешение | 16 бит |
| Максимальная глубина записи | 2 млн. точек |
| Формы сигналов | |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Стандартные | синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники |
| Встроенные произвольные | 148 типов, в том числе экспоненциальный рост/спад, ЭКГ, Гауссовский, Лоренца |
| Частотные характеристики | |
| Синусоидальный сигнал | от 1 мкГц до 25 МГц |
| Прямоугольный сигнал | от 1 мкГц до 20 МГц |
| Пилообразный сигнал | от 1 мкГц до 1 МГц |
| Импульсный сигнал | от 1 мкГц до 10 МГц |
| Гармоники | от 1 мкГц до 10 МГц |
| Последовательности | от 1 мкВыб/с до 312,5 Мвыб/с |
| Произвольная форма | от 1 мкГц до 10 МГц |
| Шум (0 дБм, по уровню -3 дБ) | > 250 МГц |
| Разрешение по частоте | 1 мкГц или 12 бит |
| Точность (при 0°C ~ 40°C) | ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности) |
| Выходные параметры | |
| Амплитуда (50 Ом) | 1 мВ - 10 В |
| Амплитуда (высокий импеданс) | 2 мВ - 20 В |
| Точность установки амплитуды | ±(1% от настройки +2 мВ) (50 Ом) ±(1% от настройки +5 мВ) (высокий импеданс) |
| Разрешение по амплитуде | 0,1 мВ ПИК-ПИК, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 цифры |
| Единицы установки амплитуды | Vpp, Vrms, dBm, V |
| Диапазон смещения | ±5 В (AC+DC) (50 Ом) ±10 В (AC+DC) (высокий импеданс) |
| Точность смещения | ± (1% от значения + 2) (50 Ом) ± (1% от значения + 5 мВ) (высокий импеданс) |
| Разрешение смещения | 1 мВ или 4 бит |
| Выходное сопротивление | 50 Ом ± 1% |
| Защита | от перегрузки |
| Синусоидальный сигнал | |
| Гармонические искажения | 10 Гц - < 10 МГц: < -60 дБн ≥ 10 МГц: < -50 дБн |
| Общие гармонические искажения | < 0,1% (10 Гц - 20 кГц) |
| Негармонические искажения | 10 Гц - < 10 МГц: < -65 дБн ≥ 10 МГц: < -60 дБн |
| Фазовый шум | 20 МГц: < -110 дБн/Гц |
| Остаточный тактовый шум | -60 дБм |
| Перекрёстные помехи между каналами | < -75 дБн |
| Неравномерность амплитуд | < 10 МГц: ± 0,1 дБ ≥ 10 МГц - < 50 МГц: ± 0,2 дБ |
| Фаза | -360º - 360º, разрешение 0,01º |
| Прямоугольный сигнал | |
| Время нарастания/спада | ≤ 3 нс |
| Выброс | < 5% |
| Джиттер (СКЗ) | 200 пс |
| Фаза | -360º - 360º, разрешение 0,01º |
| Пилообразный сигнал | |
| Нелинейность | < 0,1% от пик. мощности |
| Симметрия | от 0 до 100% |
| Фаза | -360º - 360º, разрешение 0,01º |
| Импульсный сигнал | |
| Длительность импульса | 9 нс - период импульса 9 нс |
| Разрешение | 100 пс или 5 бит |
| Коэффициент заполнения | 0,01% - 99,99% |
| Время нарастания/спада | 3 нс - 0,625*период импульса |
| Время задержки в непрерывном режиме | 0 пс - период |
| Выброс | < 5% |
| Джиттер | 200 пс |
| Фаза | 360º - 360º, разрешение 0,01º |
| Шум | |
| Тип | белый шум |
| Произвольная форма | |
| Время нарастания/спада | ≤ 5 нс |
| Джиттер (СКЗ) | 200 пс |
| Фаза | -360º - 360º, разрешение 0,01º |
| Гармоники | |
| Порядок гармоник | ≤ 20 |
| Тип гармоник | последовательные гармоники, смешанные гармоники |
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально |
| Фаза гармоник | настраивается для каждой гармоники индивидуально |
| AM/ЧМ/ФМ модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| ASK/FSK/PSK модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| Количество позиций | 2 |
| ШИМ модуляция | |
| Несущая | импульсный сигнал |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| Ширина заполнения | 0% - 49,99% периода импульса |
| SUM модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник суммирования | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала |
| Диапазон суммирования | 0% - 100% от заданного значения размаха сигнала |
| Пакетные последовательности | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока) |
| Количество пакетов | 1 - 1 000 000 |
| Период пакета | 4 мкс - 8000 с |
| Фаза пакета | -360º - 360º, разрешение 0,01º |
| Задержка | 0 - 20 с |
| Источник | внешний триггер |
| Синхронизация | внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер |
| Характеристики развёртки | |
| Тип | линейная, логарифмическая, ступенчатая |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Время сканирования | 1 мс - 250 000 с |
| Частота запуска/остановки | соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) |
| Время удержания/возврата | 0 - 3600 с |
| Направление | вверх, вниз |
| Источник синхронизации | внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем |
| Метка | задний фронт синхросигнала (программируется) |
| Характеристики дискретизации | |
| Частота дискретизации | 1 мквыб/с - 312,5 Мвыб/с |
| Точность частоты дискретизации | 10-6 выб/с |
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит |
| Глубина записи сигнала | 32 точки/канал - 2 Мточек/канал |
| Количество сигналов | 64 |
| Количество циклов | 0 - 256 |
| Режим фильтрации | нормальный, пошаговый, интерполяция |
| Частотомер | |
| Измеряемый параметр | частота, период, длительность положительного/ отрицательного импульса, коэффициент заполнения |
| Входной импеданс | 50 Ом ± 2%, 1 МОм ± 5% |
| Точность подсчёта в диапазонах частот | 0 - 250 МГц: 7 разрядов 250 - 500 МГц: 6 рязрядов |
| Уровень срабатывания триггера | 0 В |
| Развязка по входу | 50 Ом: DC 1 MОм: AC/DC |
| Входная амплитуда | 50 Ом: 100 мВ - 2 В 1 MОм: 500 мВ - 5 В |
| Критический уровень вх. сигнала | 50 Ом: 4 В 1 MОм: 5 |
| Диапазоны измеряемых частот | 50 Ом: 0 - 250 МГц, 250 МГц - 500 МГц 1 MОм: 0 - 250 МГц |
| Эффективная частота сигнала | 50 Ом: 500 МГц 1 MОм: 250 МГц |
| Подавление высоких частот | 60 кГц |
| Разъём | BNC, задняя панель |
| Параметры дополнительных входов/выходов | |
| Вход внешней модуляции | |
| Диапазон входных сигналов | ASK, FSK, PSK: 3,3 В логический уровень AM, FM, PM, PWM: ± 5 В полный диапазон |
| Диапазон входных частот | 100 кГц (1 Мвыб/с) |
| Входное сопротивление | 10 кОм ± 10% |
| Вход внешней синхронизации/стробируемый пакетный вход | |
| Уровень | TTL совместимый |
| Импеданс | 10 кОм ± 10% |
| Рабочий фронт | передний |
| Минимальная ширина импульса | 100 нс |
| Диапазон задержки триггера | 0 - 20 с |
| Разрешение задержки триггера | 100 пс или 5 цифр |
| Джиттер (СКЗ) | 1,5 нс |
| Выход синхронизации | |
| Уровень | TTL совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Вход опорной частоты | |
| Импеданс | 1 кОм |
| Развязка | AC |
| Уровень входных сигналов | 100 мВ - 5 В |
| Допустимый разброс входного сигнала | 10 МГц ± 100 Гц |
| Выход опорной частоты | |
| Импеданс | 50 Ом |
| Развязка | AC |
| Уровень входных сигналов | 1,2 В |
| Общие характеристики | |
| Дисплей | 7” сенсорный экран 1024 х 600 |
| Интерфейс связи | LAN, Web Control, USB Host, USB Device |
| Время стабилизации | не менее 20 минут |
| Питание | USB PD 15 В, 3А |
| Потребляемая мощность | < 45 Вт |
| Рабочая температура | от 0°C до +40°C |
| Габариты | 266 х 165 х 80 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,78 кг |
| Комплектация | генератор сигналов RIGOL DG821 Pro - 1 шт |
| кабель питания - 1 шт кабель USB - 1 шт кабель BNC - 1 шт краткое руководство - 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
