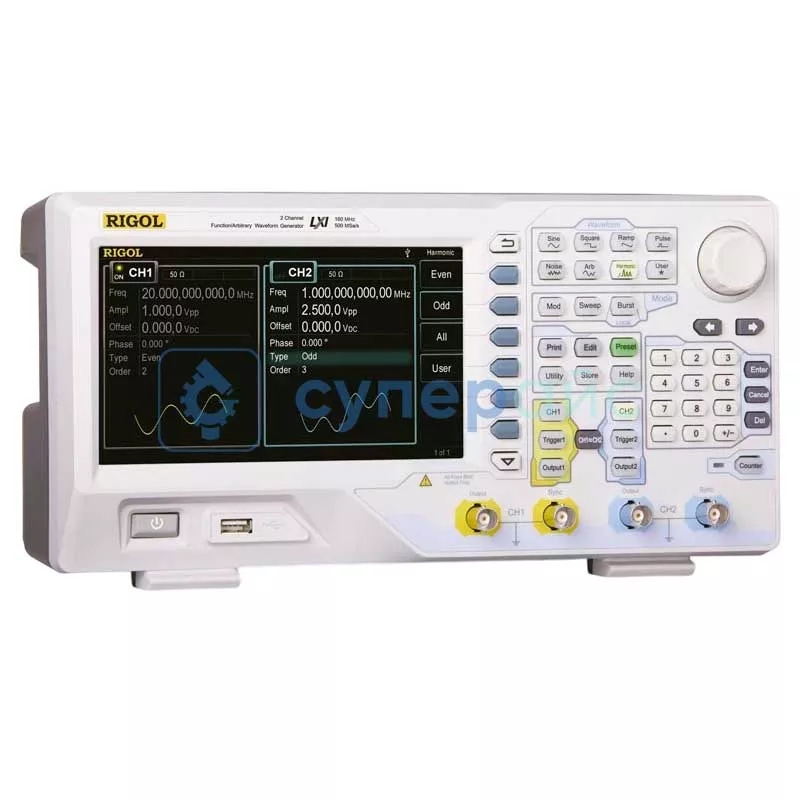

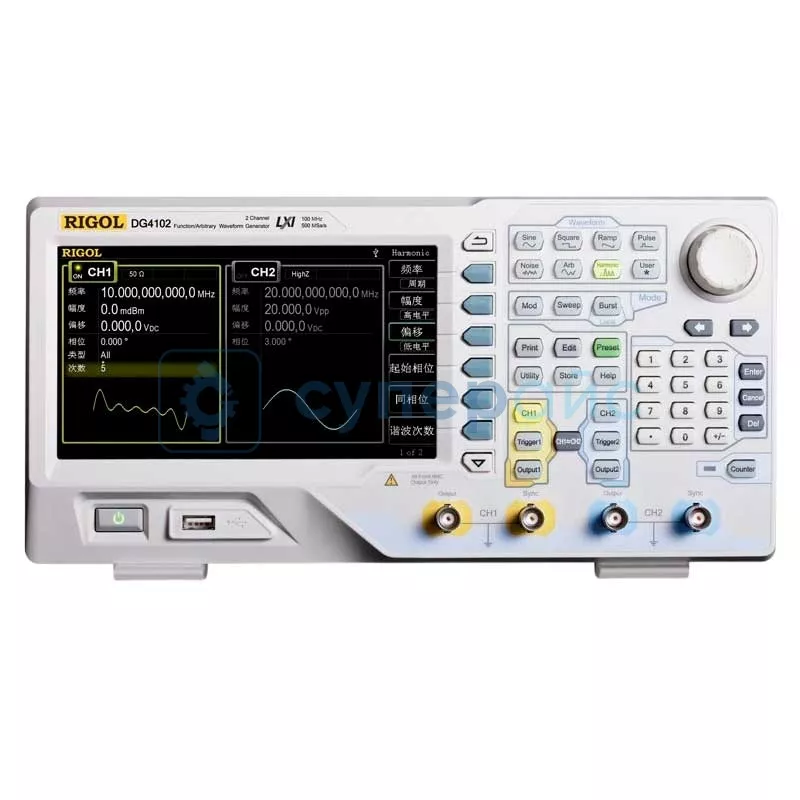

Универсальный генератор сигналов Rigol DG4102
0
167 831 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Rigol DG4102
| Количество каналов | 2 |
| Максимальная полоса пропускания | 100 МГц |
| Частота дискретизации | 500 Мвыб/сек |
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, белый шум, гармоники, 150 типов специальной формы |
| Частотные характеристики | |
| Диапазоны частот | синусоидальный сигнал: 1 мкГц - 100 МГц прямоугольный сигнал: 1 мкГц - 40 МГц импульсный сигнал: 1 мкГц - 25 МГц пилообразный сигнал: 1 мкГц - 3 МГц гармоники: 1 мкГц - 50 МГц белый шум (Гаусс): полоса 80 МГц (-3дБ) специальной формы: 1 мкГц - 25 МГц |
| Разрешение по частоте | 1 мкГц |
| Точность установки (18°C ~ 28°C) | 2 ppm |
| Синусоидальный сигнал | |
| Нелинейные искажения | |
| DC-1 МГц | < -60 дБн |
| 1 МГц - 10 МГц | < -55 дБн |
| 10 МГц - 100 МГц | < -50 дБн |
| 100 МГц - 160 МГц | < -40 дБн |
| Коэффициент гармоник | < 0,1% (10-20 кГц) |
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц，1 Вп-п) |
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) |
| Фазовый шум | -115 дБн/Гц @ 10 кГц |
| Прямоугольный сигнал | |
| Время нарастания / спада | < 10 нс (1 Вп-п) |
| Выброс | < 3 % (100 кГц, 1 Вп-п) |
| Коэффициент заполнения | ≤ 10 MГц: 20% ~ 80% 10 мГц ~ 40 MГц: 40% ~ 60% > 40 MГц: 50% |
| Ассиметрия | регулируемая |
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
| Пилообразный сигнал | |
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
| Симмметрия | 0 ~ 100% |
| Импульсный сигнал | |
| Длительность импульса | ≥ 12 нс |
| Время нарастания / спада | ≥ 7 нс |
| Период | от 40 нс до 1000000 с |
| Выброс | < 3 % (1 кГц, 1 Вп-п) |
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
| Специальная форма | |
| Максимальное количество точек участвующих в формировании сигнала | 16 К |
| Вертикальное разрешение | 14 бит |
| Время нарастания | < 5 нс (1 Вп-п) |
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
| Интерполяция | выключена, линейная |
| Способ редактирования по точкам, сегментами | по точкам, сегментами |
| Генератор гармоник | |
| Порядок гармоник | ≤ 16 |
| Тип гармоник | четные, нечетные, все, пользовательские |
| Амплитуда гармоник | регулируемая |
| Фаза гармоник | регулируемая |
| Характеристики выхода | |
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (≤ 70 МГц) 1 мВп-п ~ 2,5 Вп-п (≤ 100 МГц) |
| Точность установки (1 кГц синус, >10 мВп-п, авто) | ±(1%+2 мВп-п) |
| Неравномерность АЧХ (синус, 500 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) |
| Единицы установки | Вп-п, Вскз, дБм |
| Разрешение | 1 мВ или 3 бит |
| Смещение (50 Ом) | |
| Диапазон | ±5 В АС+DC |
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала | |
| Импеданс | 50 Ом |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Частотная манипуляция (FSK, 3FSK, 4 FSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний - для FSK Внутренний - для 3FSK, 4FSK |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK, BPSK, QPSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний - для PSK Внутренний - для BPSK, QPSK |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 1 МГц |
| OSK манипуляция | |
| Несущая синус | синус |
| Источник | Внутренний / Внешний |
| Период колебаний | 8 нс ~ 499,75 мкс |
| Частота переключения | 2 мГц ~ 1 МГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Девиация | 0%~100% длительности импульса |
| Вход внешнего запуска | |
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC |
| Полоса | 5 МГц |
| Импеданс входа | 100 Ом |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Диапазон частот | от 1 мкГц до 100 МГц |
| Направление | Вверх / Вниз |
| Время свипирования | от 1 мс до 300 с |
| Время стояния / возврата | от 0 мс до 300 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
| Характеристики импульсного сигнала | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Частота несущей | от 2 мГц до 100 МГц |
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза | от 0° до 360° |
| Внутренний период | от 2 мкс до 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | от 0 нс до 85 с |
| Частотомер | |
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
| Частотный диапазон | 1 мкГц ~ 200 МГц |
| Разрешение по частоте | 7 разрядов/с |
| Диапазон периода | от 5 нс до 16 дней |
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь: DC диапазон девиации: +1.5 В DC 1 мкГц ~ 100 МГц: 50 мВскз ~ ±2,5 В AC+DC 100 МГц ~ 200 МГц: 100 мВскз ~ ±2,5 В AC+DC AC связь: 1 мкГц ~ 100 МГц: 50 мВскз ~ ±2,5 Вп-п 100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п |
| Длительность импульса и коэффициент заполнения | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
| Коэффициент заполнения | 0 ~ 100% |
| Параметры входа | Входной импеданс: 50 Ом, 1 МОм Тип связи: AC, DC |
| ФНЧ | ON: полоса 250 кГц OFF: полоса 225 МГц |
| Аттенюация | включен: "х10", выключен: "х1" |
| Система запуска | Уровень запуска: -2,5 - 2,5 В Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) |
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с |
| Активация защиты | ±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
| Вход запуска | |
| Уровень | TTL |
| Длительность импульса | > 50 нс |
| Запуск по фронту | нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс |
| Выход запуска | |
| Уровень | TTL |
| Длительность импульса | > 60 нс |
| Максимальная частота | 1 МГц |
| Вход/выход 10 МГц | |
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | от 250 мВп-п до 5 Вп-п |
| Время блокировки | < 2 c |
| Импеданс | 1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
| Диапазон | от 0° до 360° |
| Разрешение | 0,03° |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL-совместимый |
| Импеданс | 50 Ом |
| Общие характеристики | |
| Дисплей | ЖК, 7" TFT, 800 х 480, 16 млн. цветов |
| Питание | 100~240 В, 45~440 Гц |
| Интерфейс | USB устройство, USB host (2), LAN |
| Потребляемая мощность | не более 50 Вт |
| Рабочая температура | 10 °C - 40 °C |
| Габариты | 313 мм х 161 мм х 117 мм |
| Вес | 3,2 кг |
| Комплектация | универсальный генератор сигналов Rigol DG4102 – 1 шт кабель питания – 1 шт USB кабель – 1 шт кабель BNC – 1 шт CD-диск с ПО – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость | Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Многофункциональный генератор сигналов Rigol DG4102
В мире электроники многофункциональный цифровой генератор сигналов стал востребованным инструментом для инженеров или техников, занятых в области тестирования электронных устройств. Rigol DG4102 — это прибор, гарантирующий точность и надёжность при создании разнообразных сигналов.
Функциональное оборудование для инженеров или электронщиков
Основными характеристиками генератора, сделавшими его функциональным прибором, стали частота дискретизации 500 Мвыб/сек с полосой пропускания 100 МГц. Это помогает создавать высокоточные сигналы требуемой чёткости в поддерживаемом частотном диапазоне.
Прибор поддерживает множество функций и режимов работы, что делает его выбором для различных применений:
- Генерация различных типов сигналов: синусоидальных, прямоугольных и других.
- Модуляция: AM, FM, PM, ASK, FSK, PSK и другие.
- Генерация шумов и импульсов.
- Создание или тестирование в электронике или радиосвязи, медицинской технике, автомобильной промышленности и других отраслях.
Прибор получил интерфейс с USB-портом, LAN-подключением, что поддерживает взаимодействие с другими устройствами или компьютером. Благодаря функции USB host к нему легко подключить дополнительные устройства и расширить функциональность для более гибкой работы в соответствии с инженерными потребностями.
Универсальный генератор Rigol DG4102 гарантирует точность и надёжность генерации. Благодаря своей функциональности и производительности, он становится популярным инструментом для профессионалов из разных отраслей электроники или телекоммуникаций.
Обзорная таблица генераторов высоких частот Rigol
| Характеристики | DG4202 | DG4062 | DG4102 | DG4162 |
| Диапазон частот | 1 мкГц - 200 МГц | 1 мкГц - 60 МГц | 1 мкГц - 100 МГц | 1 мкГц - 160 МГц |
| Частота дискретизации на канал | 500 | |||
| Минимальная частота, Гц | 0,000001 | |||
| Вид | Настольный (стационарный) | |||
| Количество каналов | 2 | |||
| Амплитуда, Vp-p | < 10 | |||
| Вертикальное разрешение (по амплитуде) | 14 бит | |||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | |||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | |||
| Диагональ встроенного дисплея (размер), дюйм | 7 | |||
| Точность, % | 0.0002 | |||
| Интерфейс передачи данных | USB/ LAN | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
